Překonání problému sedimentace v 1,0–1,6 g/cm³ Ultra-Cementování s nízkou hustotou: Mechanismus a aplikace CG214 proti-přísada proti ztrátě usazenin - Znalosti

Při stavbě moderních ropných a plynových vrtů představuje průzkum vyčerpaných rezervoárů, hlubinných útvarů, nízkotlakých-zón a metanových vln v uhelných vrstvách stálou strukturální výzvu: geologické útvary v těchto oblastech mají extrémně nízké sklony zlomů. Standardní cementové kaše třídy G, které se typicky vyznačují hustotou v rozmezí od 1,88 do 1,95 g/cm³, vyvíjejí během přemísťování vysoký hydrostatický tlak. Tento tlak snadno překročí mechanické prahové hodnoty křehkých hornin, což způsobí katastrofální rozpad formace, vážné ztráty vrtné kapaliny a špatnou kvalitu cementování.

Aby se tato rizika eliminovala, spoléhají se provozovatelé cementování do značné míry na lehké a velmi{0}}nízkohustotní cementové kaše, obvykle navržené v rozsahu hustoty1,0 g/cm³ až 1,6 g/cm³. Snížení hustoty kalu však přináší těžkou fyzikální nestabilitu. S klesající hustotou se dramaticky zvyšuje podíl vody a cementu nebo se přidávají velké objemy příměsí s nízkou{2}}hustotou (jako jsou cenosféry, duté skleněné mikrokuličky a expandovaný perlit). To vytváří závažnou fázovou disparitu, která vede k rychlé sedimentaci částic, rozsáhlé tvorbě volné tekutiny a strukturním kanálům za pouzdrem.

K vyřešení tohoto složitého inženýrského paradoxuKelioil Engineering Material and Technology Co., Ltd.zkonstruovalCG214 Anti-přísada proti ztrátě tekutin. Tento vysoce-kopolymer nejen reguluje filtraci tekutin podle přísných standardů API, ale také vytváří elastickou makromolekulární síť, která zcela eliminuje usazování pevných látek a poskytuje dokonale homogenní vytvrzený cementový plášť od horní až po spodní část pažnice vrtu.

Základní fyzikální mechanismus za sedimentací pevných látek v cementových suspenzích lze matematicky analyzovat pomocí upravené verze Stokesova zákona. Klasický výraz pro koncovou rychlost usazování (v) tuhé kulové částice ve viskózní tekutině je definována jako:

v = [ 2 · r² · (ρ_p - ρ_f) · g ] / [ 9 · μ ]

Kde:

rje ekvivalentní poloměr pevné částice.
ρ_pje hustota pevné fáze (např. standardní cementové částice při ~3,15 g/cm³ nebo duté keramické mikrokuličky při 0,4–0,8 g/cm³).
ρ_fje hustota kontinuální kapalné suspenzní fáze (voda a rozpuštěné chemikálie při ~1,0 g/cm³).
gje konstanta gravitačního zrychlení.
μje dynamická/zdánlivá viskozita kapaliny.

V cementových suspenzích s ultra-nízkou hustotou se fyzikální hodnoty těchto proměnných drasticky liší od konvenčních systémů:

Za prvé, extrémní pokles viskozity:Při snížení hustoty na 1,1–1,3 g/cm³ bez vysoce-výkonných přísad způsobí nadměrný poměr vody-k-tuhé směsi výrazný pokles zdánlivé viskozity kaše (μ). Podle Stokesova zákona jako viskozita (μ) se blíží nízké hodnotě čisté vody, rychlosti usazování (v) těžkých cementových částic stoupá exponenciálně, což způsobuje rychlou separaci.

Za druhé, fenomén obousměrné separace:Tradiční kejda obsahuje pevné fáze těžší než voda (ρ_p> ρ_f), pohybující se dolů. Když se však přidají ultra-lehké mikrokuličky k dosažení hustoty pod 1,2 g/cm³, jejich hustota je mnohem nižší než u tekuté fáze (ρ_p< ρ_f). Toto obrací termín(ρ_p - ρ_f)způsobí, že mikrokuličky rychle plují nahoru, zatímco těžká cementová matrice se usazuje směrem dolů. Tato obousměrná segregace ničí prostorovou uniformitu cementového pláště vrtu a zanechává vysoce -porézní kanály pro tekutinu nahoře a křehké, hyper{2}}husté fáze ve spodní části.

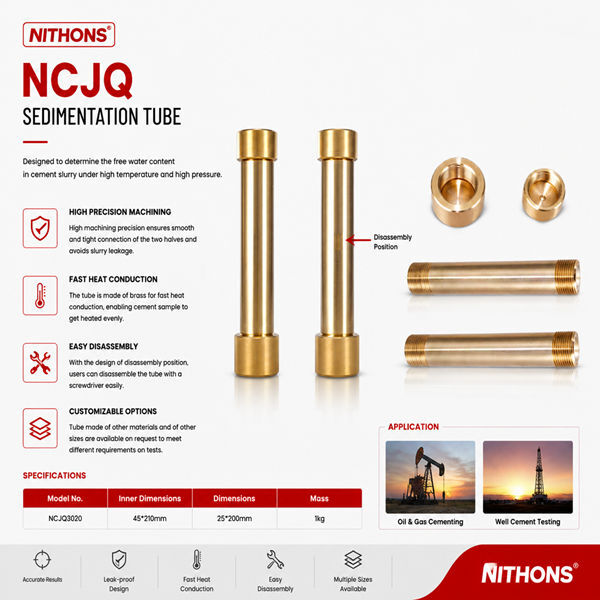

NCJQ Sedimentation Tube used for assessing particle settling and density variance in ultra-low density cement slurries

Obrázek 1: Sedimentační trubice NCJQ-Základní laboratorní vybavení používané k výpočtu horního-k-spodního gradientu sedimentace při vysokoteplotním vytvrzování-.

CG214 Anti-přísada proti ztrátě tekutinje syntetizován prostřednictvím-kopolymerace volných radikálů, čímž vzniká komplexní ve vodě-rozpustný polymer s přizpůsobenými strukturními složkami. Na rozdíl od standardních lineárních etherů celulózy nebo jednoduchých syntetických polymerů pro ztrátu tekutiny, které pouze zahušťují tekutinu bobtnáním, makromolekulární architektura CG214 obsahuje tři vysoce specifické funkční skupiny:

A. Kotevní skupiny (sulfonované monomery - AMPS):
Tyto skupiny vykazují silnou odolnost vůči vysokým teplotám a slanosti. Vysoce polární sulfonátové hlavy se pevně adsorbují na povrchy hydratačních cementových minerálů a lehkých mikrokuliček prostřednictvím elektrostatického a souřadnicového spojení. Tím jsou polymerní řetězce trvale ukotveny k pevným fázím, což zajišťuje, že se při vysokém tepelném střihu nerozdělí.

B. Asociativní síťové řetězce (akrylamidové monomery - AM):
Neiontové akrylamidové segmenty s dlouhým{1}řetězcem zasahují hluboko do intersticiální vodní fáze. Jakmile jsou tyto větve hydratovány, interagují se sousedními molekulami polymeru a vytvářejí atrojrozměrná elastická mikro-síť (viskoelastická gelová struktura). Tato síť funguje jako neviditelná síť, zachycuje volné molekuly vody a suspenduje jak lehké mikrokuličky, tak těžká cementová zrna. Síť se poddá při smyku (čerpání), ale při statickém vytvrzení se okamžitě reformuje a uzamkne všechny fáze na místě.

C. Hydrofilní vodní-kroužky (deriváty pyrolidonu):
Tyto cyklické funkční skupiny tvoří husté hydratační obaly prostřednictvím intenzivní vodíkové vazby s okolními molekulami vody. Jak se voda pokouší uniknout do propustných útvarů pod rozdílnými tlaky, tyto hydratační vrstvy s vysokou{1}}afinitou zadržují tekutinu a pomáhají kaši vytvořit dynamický, ultratenký filtrační koláč s nízkou -propustností,- proti skalní stěně. To omezuje celkovou ztrátu filtrace API na velmi-nízké úrovně.

Když je CG214 formulován do systémů cementové kaše s ultra-nízkou hustotou, přináší několik hlavních provozních výhod:

Zero Free Fluid (100% homogenita):Při nakloněných, vodorovných nebo svislých vytvrzovacích profilech vykazují suspenze s CG214 konzistentně 0,0% volné odlučování vody, což zabraňuje odvádění vodní kapsy podél horní strany vychýlených vrtů.
Vynikající pseudoplasticita a smykové-ředění:Za podmínek vysokorychlostního míchání a čerpání se dočasné prostorové sítě CG214 snadno vyrovnají a ztenčují-, čímž se snižuje celková viskozita kaše. To snižuje třecí tlak a chrání jemné útvary před zlomeninami způsobenými vysokou ekvivalentní cirkulující hustotou (ECD).
Vynikající tekutost kaše:Kaše si zachovává vynikající čerpatelnost a plochý reologický profil bez gelovatění nebo vysokých hodnot výtěžnosti během dynamického toku.
Široká tepelná odolnost:Funguje spolehlivě od povrchových okolních teplot až do 120 stupňů a zůstává chemicky stabilní tam, kde dochází k degradaci biologických biopolymerů (jako je guma welan nebo xantanová guma).

V této ukázce videa zjistěte, jak používat sedimentační trubici NCJQ k vyhodnocení stability sedimentace. Analyzujeme změnu hustoty kaše (Δρ) od shora dolů ve vytvrzeném válci, vizualizujeme ochrannou síť tvořenou CG214 anti-usazovacím činidlem při skutečných testovacích postupech.

Pro demonstraci výkonu CG214 v simulovaných podmínkách hlubinných vrtů byla provedena komplexní experimentální studie v profesionální cementovací laboratoři. Suspenze byly připraveny pomocí programu míchání s vysokým -smykem v souladu s doporučenou praxí API 10B-2.

NHJQ Constant Speed Mixer used to prepare homogenous oilfield cement slurries

Obrázek 2: Mixér NHJQ s konstantní rychlostí-Rozhodující pro replikaci smykových vzorů pole za účelem přípravy homogenních suspenzí s nízkou-hustotou.

Složky složení kaše:

Portlandský cement třídy G (100 %)
Duté silikátové mikrokuličky (35 % BWOC k dosažení cílové hustoty 1,25 g/cm³)
Dispergační činidlo (0,5 % BWOC)
CG214 Anti-přísada proti ztrátě tekutin (1,5 % BWOC pro Formuli 2)
Celková záměsová voda (upravená pro cílovou hustotu)

Parametr kalového systému	Kontrolní vzorec (č. CG214)	Upravené složení (s 1,5 % CG214)
Cílová hustota kalu (g/cm³)	1.25	1.25
API Ztráta tekutin při 75 stupních, 6,9 MPa (ml/30min)	342 ml (kritické vyfouknutí)	42 ml (výborná kontrola)
Volný objem tekutiny (2 hodiny, standard API)	5.2%	0,0 % (bez separace)
Hustota vrcholu sloupce vytvrzeného jádra (g/cm³)	1,08 (Vysoce porézní struktura)	1.24
Hustota dna vytvrzeného sloupce (g/cm³)	1,36 (těžké vyrovnání)	1.25
Variace čisté hustoty (Δρ)	0,28 g/cm³ (extrémně nestabilní)	< 0.01 g/cm³ (Flawless)
24hodinová pevnost v tlaku (MPa)	2,8 MPa	6,8 MPa

Diskuze k výsledkům:Kontrolní cementová kaše vykazovala rozsáhlé problémy se sedimentací během statického vytvrzování. Kvůli separaci s vysokou-hustotou vykazovala horní část vytvrzené formy ultra-tenký profil hustoty 1,08 g/cm³, zatímco spodní část dosáhla 1,36 g/cm³. Tento velký rozptyl (Δρ= 0.28 g/cm³) může vést k poruše podpěry pláště. Naproti tomu kaše obsahující 1,5 % CG214 si zachovala výjimečnou homogenitu a udržela kolísání hustoty pod 0,01 g/cm³ v celé koloně vzorku.

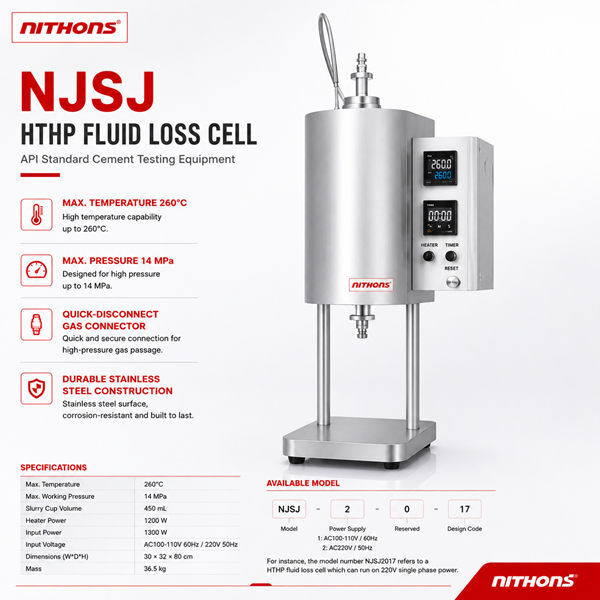

NJSJ HTHP Fluid Loss Cell for assessing fluid filtration control under downhole temperature and pressure

Obrázek 3: NJSJ HTHP Fluid Loss Cell-Spolehlivý přístroj navržený k měření rychlosti filtrace stabilizovaných kalů při vysokých-teplotách a vysokém{3}}tlaku (HTHP).

Tato příručka ukazuje, jak nakonfigurovat NJSJ High{0}}Temperature High{1}}Pressure Fluid Loss Tester. Sledujte měření filtrace v reálném čase- pod 6,9 MPa diferenčního tlaku, která zdůrazňují dynamickou retenci vody u kopolymeru CG214.

Pro úspěšnou implementaci CG214 ve skutečných provozních operacích-ultra{2}}nízkohustotního cementování v měřítku by měli technici cementování dodržovat následující provozní pokyny:

CG214 vykazuje vysokou kompatibilitu s technikami míchání na ropných polích, což umožňuje jak suché, tak mokré postupy:

Suché míchání (vysoce doporučeno):Před přepravou důkladně promíchejte- CG214 s cementovacím práškem, lehkými plnidly a mikrokuličkami. Chcete-li zachovat strukturální integritu dutých skleněných nebo keramických mikrokuliček, používejte nízko-metody míchání za sucha-.
Mokré míchání (vsádkové míchání v nádrži):CG214 pomalu přidávejte do vodní nádrže a udržujte vysokou rychlost míchání, abyste zajistili rychlé rozpuštění bez hrudek. Před přidáním pevných složek suchého cementu nechte kapalinu plně hydratovat.

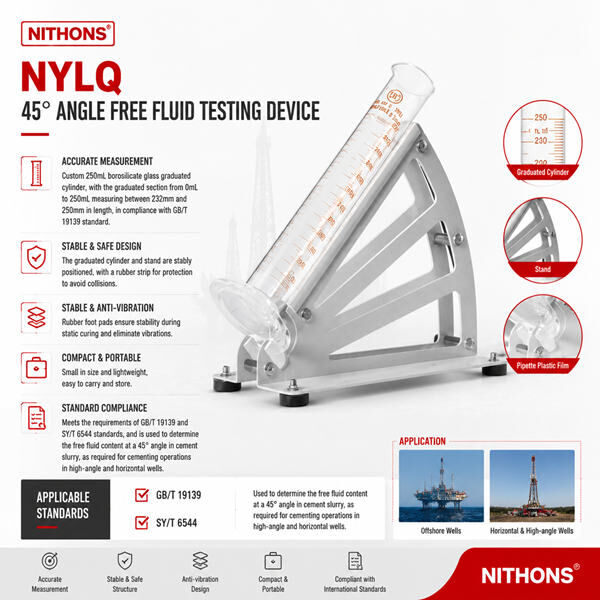

NYLQ 45 Degree Angle Free Fluid Testing Device used to verify water-retaining properties in highly deviated wells

Obrázek 4: NYLQ 45stupňové 45stupňové zařízení pro testování kapaliny-Používá se k zajištění nulové separace vody za simulovaných vysoce-odchylných podmínek ropného vrtu.

Podívejte se na mixpult NHJQ v akci. Naučte se přesný proces zavádění vody, aditiv pro ztrátu tekutin (CG214) a pevných fází cementu při smykových rychlostech specifikovaných API-, abyste zajistili homogenní testovací kaši.

Chcete-li maximalizovat zónovou izolaci, vyhněte se kontaminaci kalu o nízké{0}}hustotě bahnem. Doporučujeme kombinovat cementovou kaši s kompatibilními před{2}}proplachy a distančními vložkami, jako jsou Kelioil'sIzolační rozpěrky řady CSaChemické mytí řady CW. To pomáhá odstranit vrtný kal z pláště a stěn formace, čímž se vytvoří robustní,-bezkanálové spojení cementu-k-kameni.

Před dávkovým mícháním vždy otestujte zásobu vody v terénu a suché materiály pomocí pokročilých diagnostických přístrojů-jako jsou vysoce přesné-konzistometry vyráběné společnostíTianjin Nithons Technology Co., Ltd.-k ověření křivek doby zahušťování, reologických parametrů a nulových volných-vodních cílů.

Překonání sedimentace v 1,0–1,6 g/cm³ ultra-operací cementování s nízkou hustotou je zásadní pro zajištění dlouhodobé-zonální izolace a strukturální integrity vrtu. Kelioil'sCG214 Anti-přísada proti ztrátě tekutinúspěšně řeší tyto náročné problémy. Kombinací vysoce-účinného řízení dynamické ztráty kapaliny s robustní prostorovou makromolekulární sítí CG214 zabraňuje separaci fází, zajišťuje rovnoměrnou hustotu kaše a cementové pláště s vysokou -kompresní-pevností. Operátorům, kteří vrtají v slabých, nízkotlakých- a vyčerpaných nádržích, přináší použití CG214 vynikající výkon při kejdě, nulové riziko volné kapaliny a spolehlivou,-dlouhotrvající izolaci v náročných prostředích se spádem.
